এডিএসএস অপটিকাল কেবলের শর্ট স্প্যান ক্ল্যাম্পগুলি মূলত সংক্ষিপ্ত স্প্যান সহ এডিএসএস অপটিক্যাল কেবল লাইনে ব্যবহৃত হয়। এগুলির মধ্যে বিভিন্ন ধরণের যেমন স্ট্রেন ক্ল্যাম্প এবং সাসপেনশন ক্ল্যাম্পগুলি অন্তর্ভুক্ত রয়েছে। বিস্তারিত তথ্য নিম্নরূপ:

উদ্দেশ্য

প্রধানত 50 - 200 মিটার সংক্ষিপ্ত স্প্যান সহ টাওয়ারগুলির জন্য ব্যবহৃত হয়, যেমন কর্নার টাওয়ার, স্ট্রেন টাওয়ার এবং টার্মিনাল টাওয়ার। এটি কেবল ওভারহেড অপটিক্যাল কেবলগুলির জন্যই উপযুক্ত নয় বরং ওভারহেড কন্ডাক্টর, গাই ওয়্যারস ইত্যাদির অ্যাঙ্করিং এবং ইনস্টলেশনগুলির জন্যও উপযুক্ত এবং অপটিক্যাল কেবল নির্মাণের সময় ট্র্যাকশন ক্ল্যাম্প হিসাবে ব্যবহার করা যেতে পারে। টার্মিনাল টাওয়ার, স্ট্রেন টাওয়ার বা অপটিক্যাল কেবল জয়েন্ট টাওয়ারগুলিতে এডিএসএস অপটিক্যাল কেবলটি সংযুক্ত করুন এবং পুরো উত্তেজনা বহন করুন।

রচনা

সাধারণ উপাদানগুলির মধ্যে ইউ-আকৃতির রিং, শ্যাকলস, অ্যালুমিনিয়াম-পরিহিত ইস্পাত প্রিফর্মড ওয়্যার, বাদাম, কোটার পিন ইত্যাদি অন্তর্ভুক্ত রয়েছে কিছু পণ্য অভ্যন্তরীণ প্রিফর্মড তারগুলি, বাইরের প্রফর্মড তারগুলি, শ্যাকলস, ইউ-আকৃতির রিংগুলি, এক্সটেনশন রিংগুলি, বোল্টস, বাদাম এবং কোটার পিনগুলির সমন্বয়ে গঠিত। এছাড়াও প্রিফর্মড ওয়্যার, টান রিং, ইউ-আকারের রিং ইত্যাদি সমন্বিত একক-স্তর স্ট্রেন ক্ল্যাম্পগুলি রয়েছে

বৈশিষ্ট্য

ADS এডিএসএস অপটিক্যাল কেবলের পার্শ্বীয় চাপ শক্তি অতিক্রম না করার ভিত্তিতে, এটি অপটিক্যাল তারের উপর একটি বৃহত গ্রিপিং ফোর্স রয়েছে এবং এটি একটি বৃহত উত্তেজনা সহ্য করতে পারে। এডিএসএস অপটিকাল কেবলের গ্রিপিং ফোর্সটি অপটিক্যাল কেবলের চূড়ান্ত টেনসিল শক্তি (ইউটিএস) এর 95% এর চেয়ে কম নয়, যা অপটিক্যাল তারের উত্থানের প্রয়োজনের জন্য সম্পূর্ণ উপযুক্ত।

Form শক্তি প্রয়োগ করার সময় কোনও কেন্দ্রীভূত স্ট্রেস পয়েন্ট নেই, এবং স্ট্রেসটি অভিন্ন, অপটিকাল কেবলটির জন্য ভাল সুরক্ষা সরবরাহ করে। উদাহরণস্বরূপ, অ্যালুমিনিয়াম-পরিহিত ইস্পাত প্রিফর্মড তারগুলি এডিএসএস অপটিক্যাল কেবলটিকে সুরক্ষা এবং স্যাঁতসেঁতে করতে পারে।

● কিছু প্রিফর্মড স্ট্রেন ক্ল্যাম্পগুলি অ্যাসিড, ক্ষারীয় এবং জারা প্রতিরোধী, একটি দীর্ঘ পরিষেবা জীবন, বৃহত গ্রিপিং ফোর্স, পরিচালনা করা সহজ, পেশাদার সরঞ্জামগুলির প্রয়োজন হয় না এবং সম্পূর্ণ ম্যানুয়ালি পরিচালিত হতে পারে।

অপারেটিং শর্ত

টার্মিনাল টাওয়ার, স্ট্রেন টাওয়ার, বড় উচ্চতার পার্থক্য সহ টাওয়ারগুলি, 25 ডিগ্রির একটি কোণার (উচ্চতা কোণ) সহ টাওয়ার এবং যৌথ টাওয়ারগুলির সাথে সংযুক্ত করার জন্য ব্যবহৃত।

নির্বাচন এবং কনফিগারেশন

AD এএসএসএস অপটিক্যাল কেবলের চূড়ান্ত টেনসিল শক্তি, অপারেটিং স্প্যান এবং বাইরের ব্যাস অনুযায়ী উপযুক্ত ধরণের স্ট্রেন ক্ল্যাম্প নির্বাচন করুন।

Ad একই সময়ে এডিএসএস অপটিক্যাল কেবলের প্রাসঙ্গিক পরামিতি সরবরাহ করুন, যেমন অপটিকাল কেবলের অনুমোদিত উত্তেজনা, দৈনিক অপারেটিং টান এবং পার্শ্বীয় চাপ প্রতিরোধের শক্তি। যদি আরমিডটি এককভাবে আটকে থাকে তবে লে-দিকটি সরবরাহ করুন।

Termal পরিমাণ কনফিগারেশন প্রতি টার্মিনাল টাওয়ার প্রতি 1 সেট; স্ট্রেন টাওয়ার, অপটিক্যাল কেবল জয়েন্ট টাওয়ার, বা 25 ডিগ্রির চেয়ে বেশি কোণার টাওয়ার প্রতি 2 টি সেট।

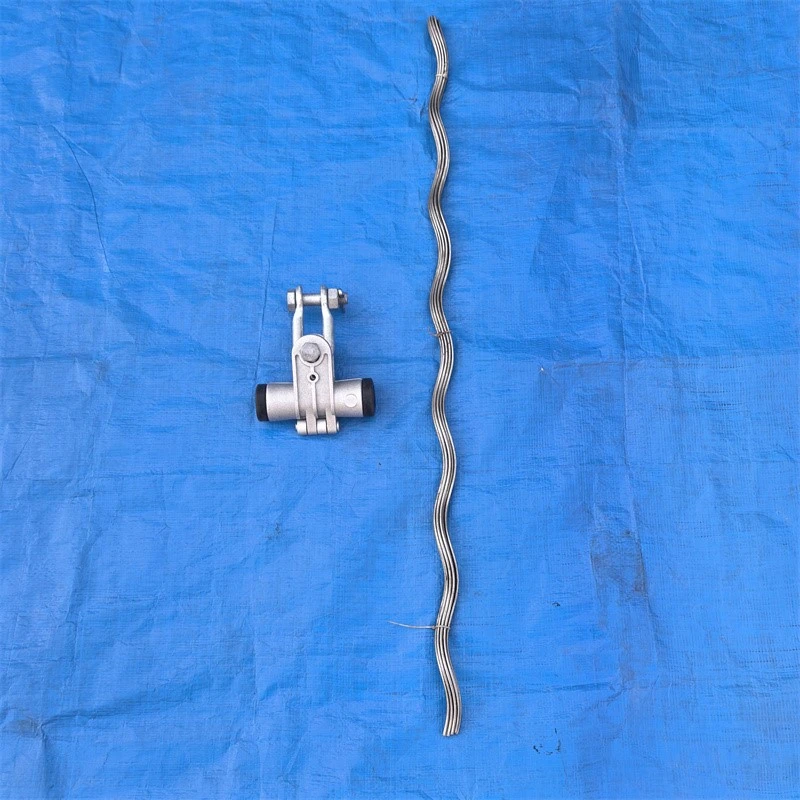

সাসপেনশন ক্ল্যাম্পস উদ্দেশ্য

মূলত ছোট-স্প্যান ওভারহেড স্ব-সমর্থক এডিএসএস অনিয়মিত মেরু ব্যাসার সহ অপটিক্যাল কেবল লাইনগুলিতে অপটিক্যাল কেবলগুলি স্থগিত করার জন্য ব্যবহৃত হয়। এটি এমন পরিবেশে ব্যবহার করার পরামর্শ দেওয়া হয় যেখানে লাইন কোণটি 30 ডিগ্রির চেয়ে কম বা সমান।

সাসপেনশন ক্ল্যাম্পস রচনা

পণ্যের উপাদানগুলির মধ্যে সাধারণত সামঞ্জস্যযোগ্য স্টিল ব্যান্ড ক্ল্যাম্পস, রাবার ক্ল্যাম্পিং ব্লক, ক্যাসিংস, ডান-কোণে ঝুলন্ত রিং, বোল্টস, বাদাম ইত্যাদি অন্তর্ভুক্ত থাকে

সাসপেনশন ক্ল্যাম্পসবৈশিষ্ট্য

AD এএসএসএস অপটিক্যাল কেবলের সাথে এটির একটি বৃহত যোগাযোগের ক্ষেত্র রয়েছে, স্ট্রেস বিতরণটি অভিন্ন, কোনও স্ট্রেস ঘনত্বের বিন্দু নেই এবং একই সাথে এটি আরও ভাল সুরক্ষা সরবরাহ করে ঝুলন্ত পয়েন্টে অপটিক্যাল কেবলটির কঠোরতা বাড়ায়।

● এটিতে ভাল গতিশীল স্ট্রেস বহন করার ক্ষমতা রয়েছে এবং ভারসাম্যহীন লোড শর্তে এডিএসএস অপটিক্যাল কেবলের নিরাপদ অপারেশন রক্ষার জন্য পর্যাপ্ত গ্রিপিং শক্তি সরবরাহ করতে পারে।

● কাঠামোটি নমনীয় রাবার ক্ল্যাম্পিং ব্লকগুলিতে সজ্জিত, যা স্ব-স্যাঁতসেঁতে বাড়ায় এবং পরিধান হ্রাস করে।

Cor করোনা ইনসেপশন ভোল্টেজ উন্নত করতে শেষটি গোলাকার হয়।

Al অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, এটি ক্ল্যাম্পের যান্ত্রিক বৈশিষ্ট্য এবং অ্যান্টি-জারা-বিরোধী কর্মক্ষমতা উন্নত করে, পরিষেবা জীবনকে ব্যাপকভাবে প্রসারিত করে।
